کلیدهای هوایی زیمنس (Siemens Air Circuit Breakers)
کلید هوایی یا ACB (Air Circuit Breaker) یکی از اجزای حیاتی سیستمهای توزیع و تابلوهای برق صنعتی است. این تجهیز به منظور قطع و وصل جریانهای بزرگ الکتریکی طراحی شده و نقش مهمی در حفاظت از تجهیزات و افزایش ایمنی شبکه برق ایفا میکند. در این مقاله، شما با ساختار، عملکرد، انواع، مزایا و نکات نصب کلید هوایی آشنا خواهید شد و در نهایت به بررسی کلید هوایی زیمنس بهعنوان یک نمونه معتبر و با کیفیت جهانی میپردازیم.
کلید هوایی چیست؟
کلید هوایی یا ACB یک کلید قدرت است که جریانهای بالا را کنترل و محافظت میکند. برخلاف کلیدهای مینیاتوری یا MCCB که برای جریانهای پایینتر مناسباند، کلیدهای هوایی توانایی قطع جریانهای صدها آمپر تا چند هزار آمپر را دارند. این کلیدها معمولاً در تابلوهای برق صنعتی، نیروگاهها و سیستمهای توزیع برق شهری استفاده میشوند.
تفاوت کلید هوایی با کلیدهای دیگر
ACB vs MCCB: کلید هوایی برای جریانهای بالا و حفاظت شبکههای صنعتی طراحی شده است، در حالی که MCCB بیشتر برای تابلوهای کوچک و جریانهای متوسط کاربرد دارد.
ACB vs VCB (Vacuum Circuit Breaker): کلیدهای خلأ برای جریانهای متوسط تا زیاد مناسباند و فضای کمتر اشغال میکنند، ولی کلید هوایی از نظر قابلیت تعمیر و نگهداری و مدیریت جریانهای کوتاهمدت قویتر است.

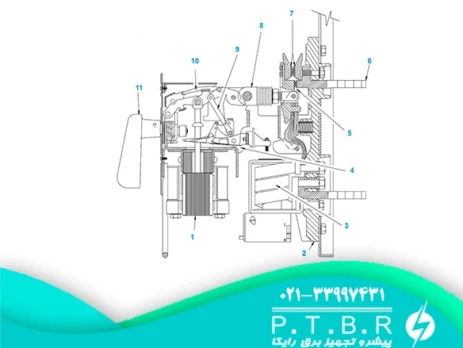

ساختار و اجزای کلید هوایی
کلیدهای هوایی شامل بخشهای اصلی زیر هستند:
کنتاکتها (Contacts): مسیر عبور جریان که در زمان قطع جریان باز میشوند.
سیستم اطفای قوس (Arc Extinguishing): قوس الکتریکی هنگام قطع جریان، توسط هادیها و محفظههای هوایی خاموش میشود.
مکانیزم عملگر (Operating Mechanism): برای باز و بسته کردن کنتاکتها به صورت دستی یا اتوماتیک.
رلههای حفاظتی (Protection Relays): حفاظت از جریان اضافه، اتصال کوتاه و سایر خطاهای الکتریکی.
محفظه و بدنه: مقاوم در برابر حرارت و فشار قوس، و عایقبندی مناسب برای محیط صنعتی.
این اجزا با هماهنگی کامل، قطع سریع جریان برق در شرایط خطرناک و حفاظت از تجهیزات صنعتی را ممکن میسازند. شما میتوانید با مقاله تنظیمات کلید هوایی زیمنس خودتان به راحتی این محصول را تنظیم نمایید.
عملکرد کلید هوایی
عملکرد اصلی کلید هوایی بر پایه باز و بسته شدن سریع کنتاکتها و خاموش کردن قوس الکتریکی است. وقتی جریان اضافه یا اتصال کوتاه در شبکه رخ میدهد، سیستم حفاظتی کلید فعال میشود و کنتاکتها را باز میکند.
فناوری Arc Extinction
هنگام باز شدن کنتاکتها، قوس الکتریکی ایجاد میشود.
سیستم هوایی کلید، قوس را در میلهها و محفظههای مخصوص هدایت و خنثی میکند.
این فرایند باعث قطع سریع جریان و جلوگیری از آسیب به تجهیزات میشود.
انواع کلید هوایی
کلیدهای هوایی از نظر طراحی و عملکرد به چند دسته تقسیم میشوند:
سهپل (Three Pole): مناسب برای شبکههای سه فاز متداول در صنعت.
چهارپل (Four Pole): برای سیستمهای سه فاز با نول و شبکههای خاص.
کلید هوایی هوشمند (Smart ACB): مجهز به رلههای قابل برنامهریزی، ارتباط شبکه و مانیتورینگ وضعیت.
مقایسه با سایر کلیدها
کلید هوایی vs کلید مینیاتوری: جریان بالاتر، حفاظت صنعتی، تعمیر و نگهداری راحتتر.
کلید هوایی vs کلید خلا یا روغنی: فضای بزرگتر اما قابلیت تنظیم و نگهداری آسانتر.
کاربردهای کلید هوایی
تابلوهای برق صنعتی: حفاظت موتورهای بزرگ و تابلوهای قدرت.
نیروگاهها و پستهای برق: قطع جریانهای زیاد و محافظت از ژنراتورها و ترانسفورماتورها.
صنایع بزرگ: فولاد، پتروشیمی، صنایع سنگین و سیستمهای توزیع داخلی.
کلیدهای هوایی به دلیل توانایی تحمل جریانهای بالا و عملکرد سریع، در صنایع با مصرف برق زیاد و تجهیزات حساس ضروری هستند.
مزایا و معایب کلید هوایی
مزایا:
تحمل جریانهای زیاد و اتصال کوتاه بالا
عملکرد سریع و مطمئن
قابلیت تعمیر و نگهداری آسان
ایمنی بالا برای تجهیزات و پرسنل
معایب:
ابعاد بزرگ و نیاز به فضای مناسب در تابلو
هزینه بالاتر نسبت به کلیدهای MCCB یا VCB
نیاز به تنظیم و نگهداری دقیق
نکات نصب و نگهداری
نصب توسط تکنسینهای مجرب و مطابق دستورالعمل تولیدکننده
بررسی دورهای کنتاکتها و سیستم قوس
تمیز کردن محفظه و جلوگیری از نفوذ گرد و غبار
تست عملکرد مکانیزم عملگر و رلههای حفاظتی

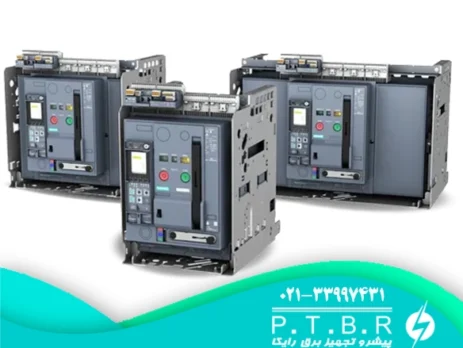

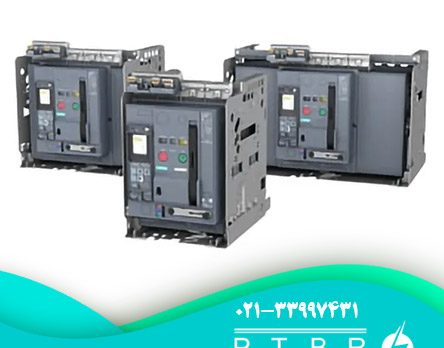

کلید هوایی زیمنس (Siemens ACB)
زیمنس یکی از برندهای معتبر جهانی در زمینه کلید هوایی است. ویژگیهای کلیدهای زیمنس:
ظرفیت جریان بالا: تا چند هزار آمپر با تحمل اتصال کوتاه قوی
فناوری پیشرفته حفاظت: شامل رلههای قابل برنامهریزی و مانیتورینگ آنلاین
کیفیت جهانی: استانداردهای IEC و ISO، عمر طولانی و مقاومت بالا
نصب و نگهداری آسان: ماژولار و قابلیت تعویض سریع کنتاکتها
انواع مدلها: ۳پل، ۴پل و کلید هوایی هوشمند
این کلید های هوایی زیمنس برای صنایع بزرگ، تابلوهای توزیع و نیروگاهها ایدهآل هستند و مزیت رقابتی نسبت به برندهای دیگر دارند.
| ردیف | کد قطعه | توضیحات | موجودی |
|---|---|---|---|
| 1 | 3WL1106-2CB321AA2 | Fixed-mounted circuit breaker 3-pole, size I, IEC In=630A to 690V, AC50/60Hz, Icu=55kA at 500V, Overcurrent release ETU 25 LSI, With manual operating mechanism, 2NO+2NC | موجود در نمایندگی زیمنس در ایران پیشرو رایکا |
| 2 | 3WL1106-2DG321AA2 | Fixed-mounted circuit breaker 3-pole, size I, IEC In=630A to 690V, AC50/60Hz, Icu=55kA at 500V, Overcurrent release ETU 27 LSING, Ground fault/N protection integrated, 2NO+2NC | موجود در نمایندگی زیمنس در ایران پیشرو رایکا |
| 3 | 3WL1108-2CB321AA2 | Fixed-mounted circuit breaker 3-pole, size I, IEC In=800A to 690V, AC50/60Hz, Icu=55kA at 500V, Overcurrent release ETU 25 LSI, 2NO+2NC | موجود در نمایندگی زیمنس در ایران پیشرو رایکا |
| 4 | 3WL1108-2DG321AA2 | Fixed-mounted circuit breaker 3-pole, size I, IEC In=800A to 690V, AC50/60Hz, Icu=55kA at 500V, Overcurrent release ETU 27 LSING, Ground fault/N protection integrated, 2NO+2NC | موجود در نمایندگی زیمنس در ایران پیشرو رایکا |
| 5 | 3WL1110-2CB321AA2 | Fixed-mounted circuit breaker 3-pole, size I, IEC In=1000A to 690V, AC50/60Hz, Icu=55kA at 500V, Overcurrent release ETU 25 LSI, 2NO+2NC | موجود در نمایندگی زیمنس در ایران پیشرو رایکا |
| 6 | 3WL1110-2DG321AA2 | Fixed-mounted circuit breaker 3-pole, size I, IEC In=1000A to 690V, AC50/60Hz, Icu=55kA at 500V, Overcurrent release ETU 27 LSING, Ground fault/N protection integrated, 2NO+2NC | موجود در نمایندگی زیمنس در ایران پیشرو رایکا |
| 7 | 3WL1112-2CB321AA2 | Fixed-mounted circuit breaker 3-pole, size I, IEC In=1250A to 690V, AC50/60Hz, Icu=55kA at 500V, Overcurrent release ETU 25 LSI, 2NO+2NC | موجود در نمایندگی زیمنس در ایران پیشرو رایکا |
| 8 | 3WL1112-2DG321AA2 | Fixed-mounted circuit breaker 3-pole, size I, IEC In=1250A to 690V, AC50/60Hz, Icu=55kA at 500V, Overcurrent release ETU 27 LSING, Ground fault/N protection integrated, 2NO+2NC | موجود در نمایندگی زیمنس در ایران پیشرو رایکا |
| 9 | 3WL1116-2CB321AA2 | Fixed-mounted circuit breaker 3-pole, size I, IEC In=1600A to 690V, AC50/60Hz, Icu=55kA at 500V, Overcurrent release ETU 25 LSI, 2NO+2NC | موجود در نمایندگی زیمنس در ایران پیشرو رایکا |
| 10 | 3WL1116-2DG321AA2 | Fixed-mounted circuit breaker 3-pole, size I, IEC In=1600A to 690V, AC50/60Hz, Icu=55kA at 500V, Overcurrent release ETU 27 LSING, Ground fault/N protection integrated, 2NO+2NC | موجود در نمایندگی زیمنس در ایران پیشرو رایکا |
