بیمتال زیمنس مدل 3RU2116-0AC1

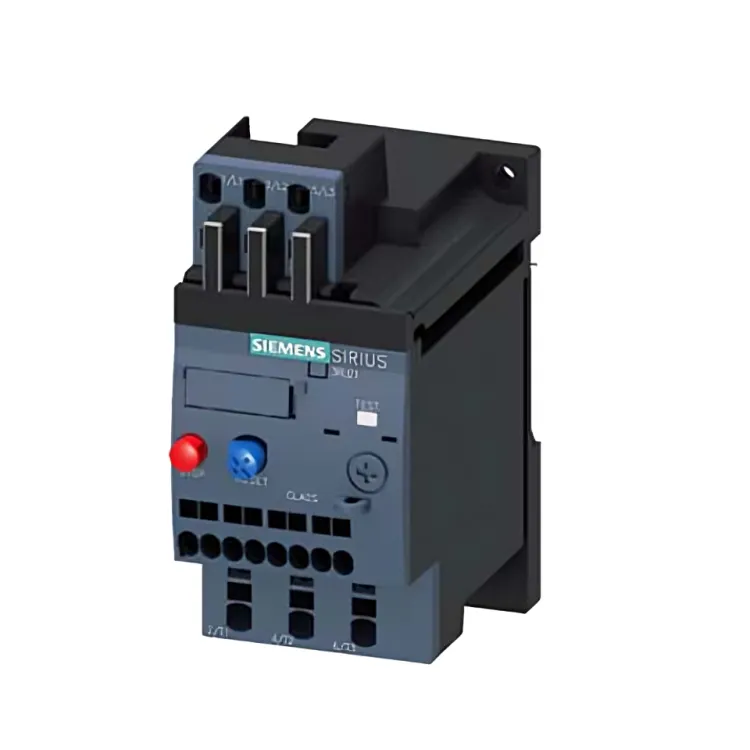

عکس بیمتال زیمنس مدل 3RU2116-0AC1
اطلاعات بیشتر
بیمتال زیمنس مدل 3RU2116-0AC1، رله اضافه بار 0.11...0.16 آمپر حرارتی برای حفاظت موتور سایز S00، کلاس 10 نصب مستقل مدار اصلی: ترمینال فنری مدار کمکی: ترمینال فنری دستی-اتوماتیک-ریست

کلاس محصول

الف) کالای استاندارد که در انبار موجود است، می‌تواند در چارچوب دستورالعمل‌ها/دوره بازگشت کالا، مرجوع شود.

ابعاد بسته‌بندی (طول x عرض x ارتفاع)

۱۰۴.۰۰ × ۴۹.۰۰ × ۹۱.۰۰ میلی‌متر

وزن خالص

۰.۲۲۰ کیلوگرم

دانلود برگه اطلاعات محصول

مرتبط با محیط زیست

  • تعهدات بازپس‌گیری ضایعات برق و الکترونیک (۲۰۱۲/۱۹/EU)

    بله

  • رعایت محدودیت‌های مواد طبق دستورالعمل RoHS

    از: 01.10.2009

  • ماده ۳۳ قانون دسترسی به اطلاعات (REACH): وظیفه اطلاع‌رسانی بر اساس فهرست فعلی کاندیداها

    • سرب CAS شماره 7439-92-1 > 0.1٪ (وزنی/وزنی)

  • شماره SCIP

    ۱۶۹۴۷۰۲a-cad0-4c8e-8be6-01c5d695aee6

    نام تجاری محصول سیریوس
    تعیین محصول رله اضافه بار حرارتی
    تعیین نوع محصول 3RU2
    اطلاعات فنی عمومی
    اندازه رله اضافه بار اس۰۰
    اندازه کنتاکتور می‌تواند متناسب با شرکت ترکیب شود اس۰۰
    تلفات توان [W] برای مقدار نامی جریان در حالت کارکرد AC با دمای بالا ۴.۸ وات
    ● در هر قطب ۱.۶ وات
    ولتاژ عایق با درجه آلودگی ۳ در مقدار نامی AC ۶۹۰ ولت
    مقاومت در برابر ولتاژ افزایش یافته دارای ارزش اسمی است ۶ کیلوولت
    حداکثر ولتاژ مجاز برای جداسازی حفاظتی
    ● در شبکه‌هایی با نقطه ستاره زمین نشده بین مدار کمکی و کمکی ۴۴۰ ولت
    ● در شبکه‌هایی که نقطه ستاره زمین شده بین مدار کمکی و کمکی وجود دارد ۴۴۰ ولت
    ● در شبکه‌هایی که نقطه ستاره بین مدار اصلی و کمکی زمین نشده است ۴۴۰ ولت
    ● در شبکه‌هایی که نقطه ستاره بین مدار اصلی و کمکی زمین شده است ۴۴۰ ولت
    مقاومت در برابر ضربه مطابق با استاندارد IEC 60068-2-27 ۸ گرم / ۱۱ میلی‌ثانیه
    کد مرجع مطابق با IEC 81346-2 ف
    ممنوعیت مواد (تاریخ) ۱۰/۰۱/۲۰۰۹
    نام ماده SVHC
    سرب - 7439-92-1
    وزن ۰.۲۲ کیلوگرم
    شرایط محیطی
    ارتفاع نصب در ارتفاع بالاتر از سطح دریا حداکثر ۲۰۰۰ متر
    دمای محیط
    ● در حین کار -40 ... +70 درجه سانتیگراد
    ● در طول ذخیره‌سازی -55 ... +80 درجه سانتیگراد
    ● در حین حمل و نقل -55 ... +80 درجه سانتیگراد
    جبران دما -40 ... +60 درجه سانتیگراد
    رطوبت نسبی در حین کار ۱۰ ... ۹۵٪
    ردپای محیطی
    اعلامیه محصول زیست‌محیطی (EPD) بله
    پتانسیل گرمایش جهانی [CO2 معادل] کل ۴۰.۳ کیلوگرم
    پتانسیل گرمایش جهانی [معادل CO2] در طول تولید ۱.۲۶ کیلوگرم
    پتانسیل گرمایش جهانی [معادل CO2] در طول فروش ۰.۰۵۴ کیلوگرم
    پتانسیل گرمایش جهانی [معادل CO2] در حین عملیات ۳۹ کیلوگرم
    پتانسیل گرمایش جهانی [CO2 eq] پس از پایان عمر ۰.۰۰۶۲ کیلوگرم
    مدار اصلی
    تعداد قطب‌های مدار جریان اصلی ۳
    مقدار پاسخ جریان قابل تنظیم، جریان مربوط به آزادسازی اضافه بار وابسته به جریان ۰.۱۱ ... ۰.۱۶ آمپر
    ولتاژ عملیاتی
    ● ارزش اسمی ۶۹۰ ولت
    ● حداکثر مقدار نامی در AC-3e ۶۹۰ ولت
    مقدار نامی فرکانس عملیاتی ۵۰ ... ۶۰ هرتز
    جریان عملیاتی با ارزش اسمی ۰.۱۶ آمپر
    جریان عملیاتی در AC-3e با مقدار نامی ۴۰۰ ولت ۰.۱۶ آمپر
    توان عملیاتی
    ● در AC-3
    — در ولتاژ نامی ۴۰۰ ولت ۰.۰۴ کیلووات
    — در ولتاژ نامی ۵۰۰ ولت ۰.۰۶ کیلووات
    — در ولتاژ نامی ۶۹۰ ولت ۰.۰۶ کیلووات
    ● در AC-3e
    — در ولتاژ نامی ۴۰۰ ولت ۰.۰۴ کیلووات
    — در ولتاژ نامی ۵۰۰ ولت ۰.۰۶ کیلووات
    — در ولتاژ نامی ۶۹۰ ولت ۰.۰۶ کیلووات
    مدار کمکی
    طراحی کلید کمکی یکپارچه
    تعداد کنتاکت‌های NC برای کنتاکت‌های کمکی ۱
    ● یادداشت برای قطع کنتاکتور
    تعداد کنتاکت‌های کمکی NO ۱
    ● یادداشت برای پیام "قطع شد"
    تعداد کنتاکت‌های CO برای کنتاکت‌های کمکی 0
    جریان عملیاتی کنتاکت‌های کمکی در AC-15
    ● در ۲۴ ولت ۳ الف
    ● در ۱۱۰ ولت ۳ الف
    ● در ۱۲۰ ولت ۳ الف
    ● در ۱۲۵ ولت ۳ الف
    ● در ۲۳۰ ولت ۲ الف
    ● در ۴۰۰ ولت ۱ الف
    ● در ۶۹۰ ولت ۰.۷۵ آمپر
    جریان عملیاتی کنتاکت‌های کمکی در DC-13
    ● در ۲۴ ولت ۲ الف
    ● در ۶۰ ولت ۰.۳ آمپر
    ● در ۱۱۰ ولت ۰.۲۲ آمپر
    ● در ۱۲۵ ولت ۰.۲۲ آمپر
    ● در ۲۲۰ ولت ۰.۱۱ آمپر
    رتبه‌بندی کنتاکت‌های کمکی طبق استاندارد UL بی۶۰۰ / آر۳۰۰
    عملکردهای حفاظتی و نظارتی
    کلاس سفر کلاس دهم
    طراحی سیستم تخلیه بار اضافی حرارتی
    رتبه‌بندی‌های UL/CSA
    جریان بار کامل (FLA) برای موتور AC سه فاز
    ● در ولتاژ نامی ۴۸۰ ولت ۰.۲ آمپر
    ● در ولتاژ نامی ۶۰۰ ولت ۰.۲ آمپر
    محافظت در برابر اتصال کوتاه
    طراحی فیوز لینک
    ● برای حفاظت اتصال کوتاه سوئیچ کمکی مورد نیاز فیوز gG: 6 آمپر، فیوز سریع: 10 آمپر
    نصب/ نصب/ ابعاد
    موقعیت نصب برای نصب روی کنتاکتورها: با صفحه نصب عمودی +/-۱۳۵ درجه قابل چرخش و +/-۲۲.۵ درجه قابل کج شدن، نصب مستقل: با صفحه نصب عمودی +/-۱۳۵ درجه قابل چرخش و +/-۴۵ درجه قابل کج شدن؛ برای جزئیات بیشتر به دفترچه راهنما مراجعه کنید
    روش بست نصب مستقل
    ارتفاع ۱۰۲ میلی‌متر
    عرض ۴۵ میلی‌متر
    عمق ۷۹ میلی‌متر
    اتصالات/پایانه‌ها
    ترمینال قابل جابجایی جزء محصول برای مدار کمکی و کنترل خیر
    نوع اتصال الکتریکی
    ● برای مدار جریان اصلی پایانه‌های فنری
    ● برای مدار کمکی و کنترل پایانه‌های فنری
    چیدمان کانکتورهای الکتریکی برای مدار جریان اصلی بالا و پایین
    نوع سطح مقطع هادی‌های قابل اتصال
    ● برای مخاطبین اصلی
    - جامد یا رشته‌ای ۱x (۰.۵ ... ۴ میلی‌متر مربع)
    - با پردازش انتهای هسته، به طور ریز رشته رشته شده است ۱x (۰.۵ ... ۲.۵ میلی‌متر مربع)
    - رشته‌های ریز بدون پردازش انتهای هسته ۱x (۰.۵ ... ۲.۵ میلی‌متر مربع)
    ● برای کابل‌های AWG برای کنتاکت‌های اصلی ۱x (۲۰ ... ۱۲)
    نوع سطح مقطع هادی‌های قابل اتصال
    ● برای کنتاکت‌های کمکی
    - جامد یا رشته‌ای ۲x (۰.۵ ... ۲.۵ میلی‌متر مربع)
    - با پردازش انتهای هسته، به طور ریز رشته رشته شده است ۲x (۰.۵ ... ۱.۵ میلی‌متر مربع)، ۲x (۰.۷۵ ... ۲.۵ میلی‌متر مربع)
    - رشته‌های ریز بدون پردازش انتهای هسته ۲x (۰.۵ ... ۱.۵ میلی‌متر مربع)
    ● برای کابل‌های AWG برای کنتاکت‌های کمکی ۲x (۲۰ ... ۱۴)
    طراحی محور پیچ گوشتی قطر ۳ میلی‌متر
    اندازه نوک پیچ گوشتی ۳.۰ در ۰.۵ میلی‌متر
    داده‌های مرتبط با ایمنی
    نرخ شکست [FIT] با نرخ تقاضای پایین طبق SN 31920 50 مناسب
    میانگین زمان بین هر دوره (MTTF) با نرخ تقاضای بالا ۲ ۲۸۰ الف
    کمیسیون مستقل انتخابات ۶۱۵۰۸
    مقدار T1
    ● برای فاصله زمانی آزمون اثبات یا طول عمر مطابق با IEC 61508 20 الف
    ایمنی برق
    کلاس حفاظت IP در جلو مطابق با IEC 60529 آی پی ۲۰
    محافظت لمسی در جلو مطابق با استاندارد IEC 60529 بدون نیاز به انگشت، برای تماس عمودی از جلو
    نمایش
    نمایش نسخه برای تغییر وضعیت سوئیچ کشویی
