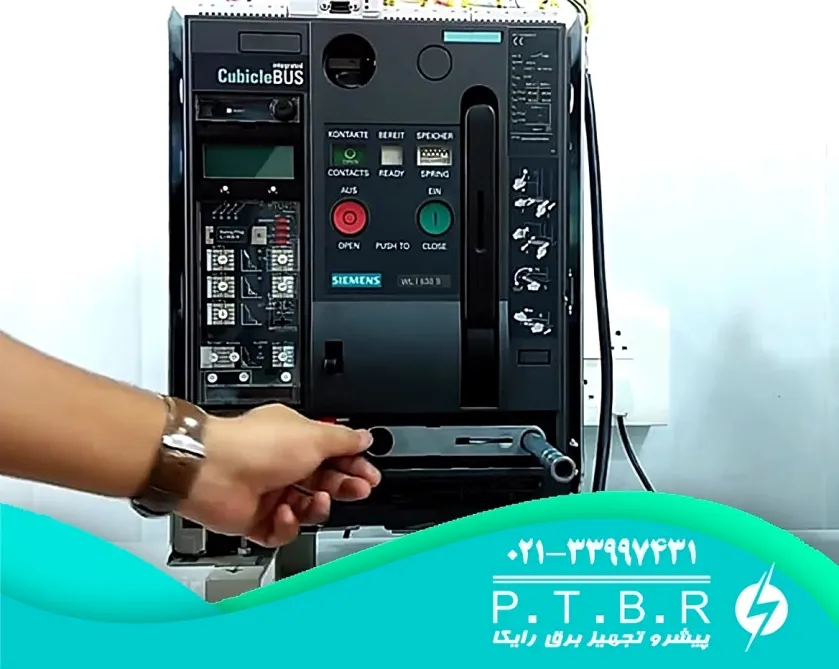

کلید هوایی یا Air Circuit Breaker (ACB) یکی از تجهیزات کلیدی در سیستم‌های برق صنعتی و فشار ضعیف است که وظیفه آن حفاظت از مدار در برابر اضافه‌بار، اتصال کوتاه و خطای زمین است. برند زیمنس (Siemens) به‌عنوان یکی از پیشروترین تولیدکنندگان تجهیزات الکتریکی، کلیدهای هوایی با کیفیت و قابلیت‌های پیشرفته ارائه می‌دهد. در ادامه مقاله نمایندگی زیمنس پیشرو رایکا به تنظیمات کلید هوایی زیمنس خواهیم پرداخت.

ساختار و اجزای کلید هوایی زیمنس

کلیدهای هوایی زیمنس معمولاً از اجزای زیر تشکیل شده‌اند:

• مکانیزم شارژ فنر: دستی یا موتوری، برای آماده‌سازی مکانیزم قطع و وصل.

• واحد تریپ الکترونیکی (ETU): مغز کلید برای حفاظت در برابر انواع خطاها و قابلیت تنظیم دقیق پارامترها.

• کنتاکت‌های اصلی و کمکی: جهت انتقال جریان و ارسال وضعیت به سیستم‌های مانیتورینگ.

• ماژول‌های ارتباطی: مانند Profibus، Ethernet یا CubicleBUS جهت یکپارچه‌سازی با سیستم‌های اتوماسیون صنعتی.

• قاب کشویی یا ثابت: متناسب با نیاز پروژه، به‌صورت فیکس یا Withdrawable.

تنظیمات حفاظتی در کلید هوایی زیمنس

واحد تریپ کلید هوایی زیمنس قابلیت تنظیم چهار حفاظت اصلی را دارد:

1. L – Long-time (اضافه‌بار طولانی‌مدت): حفاظت از کابل‌ها و تجهیزات در برابر افزایش تدریجی جریان.

2. S – Short-time (اتصال کوتاه با تأخیر): جلوگیری از آسیب ناشی از اتصال کوتاه موقتی.

3. I – Instantaneous (اتصال کوتاه آنی): قطع فوری مدار در زمان بروز اتصال کوتاه شدید.

4. G – Ground fault (خطای زمین): حفاظت در برابر نشتی جریان به زمین.

به‌عنوان مثال، برای یک کلید ۳۲۰۰ آمپر ممکن است تنظیمات به شکل زیر باشد:

• L: 0.8 × In

• S: 1.2 × In، تأخیر 0.3 ثانیه

• I: 8 × In

• G: 0.4 × In

مزایا و کاربردهای کلید هوایی زیمنس

• عمر کاری طولانی (بیش از ۱۰,۰۰۰ سیکل قطع و وصل)

• دقت بالای حفاظت به دلیل واحد تریپ دیجیتال

• امکان مانیتورینگ آنلاین جریان، ولتاژ و انرژی مصرفی

• قابلیت انتخاب‌پذیری (Selectivity) برای جلوگیری از قطع بی‌مورد مدارها

• مناسب برای صنایع سنگین مانند نفت و گاز، نیروگاه‌ها، پتروشیمی و کارخانجات بزرگ

نکات نصب و نگهداری

• کلید باید در محیط خشک و با تهویه مناسب نصب شود.

• پس از هر ۱۰۰۰ سیکل عملکرد، مکانیزم و کنتاکت‌ها بازبینی شوند.

• تنظیمات حفاظتی بر اساس جریان نامی و شرایط بار پروژه به‌روز شود.

• در پروژه‌های حساس، از ماژول‌های ارتباطی برای کنترل و مانیتورینگ از راه دور استفاده شود.

نتیجه‌گیری

تنظیمات صحیح کلید هوایی زیمنس نقش مهمی در افزایش ایمنی سیستم برق، جلوگیری از خسارت به تجهیزات و حفظ پایداری شبکه دارد. با بهره‌گیری از واحد تریپ پیشرفته زیمنس، امکان شخصی‌سازی کامل حفاظت‌ها وجود دارد که باعث می‌شود این کلیدها گزینه‌ای ایده‌آل برای پروژه‌های صنعتی بزرگ باشند.
