کاربرد رله حفاظتی زیمنس
موتورهای الکتریکی یکی از اصلیترین اجزای سیستمهای صنعتی هستند و عملکرد صحیح آنها تأثیر مستقیمی بر بهرهوری، ایمنی و کاهش هزینههای تعمیرات دارد. یکی از مهمترین عواملی که میتواند باعث آسیب جدی به موتور شود، اضافه بار الکتریکی است. افزایش جریان بیش از مقدار نامی موتور، در مدت زمان مشخص باعث بالا رفتن دمای سیمپیچها، کاهش عمر عایقها و در نهایت سوختن موتور خواهد شد.
برای جلوگیری از این مشکلات، استفاده از تجهیزات حفاظتی مانند رله اضافه بار (Overload Relay) ضروری است. رله اضافه بار با اندازهگیری جریان مصرفی موتور، شرایط غیرعادی را تشخیص داده و در صورت عبور جریان از مقدار تنظیمشده، فرمان قطع مدار را صادر میکند.
شرکت زیمنس (Siemens) به عنوان یکی از بزرگترین تولیدکنندگان تجهیزات برق صنعتی، رلههای اضافه بار خود را در خانواده SIRIUS ارائه میکند. این خانواده شامل مدلهای متنوعی مانند:
- 3RU2 Thermal Overload Relay
- 3RB30 Electronic Overload Relay
- 3RB31 Electronic Overload Relay
- 3RB20 Electronic Overload Relay
- 3RB21 Electronic Overload Relay
است که برای حفاظت موتورهای کوچک، متوسط و توان بالا طراحی شدهاند.
رلههای اضافه بار زیمنس با قابلیتهایی مانند حفاظت در برابر اضافه بار، قطع فاز، عدم تقارن جریان، خطای اتصال زمین و تنظیم کلاس تریپ، یکی از پرکاربردترین تجهیزات حفاظتی در تابلوهای برق صنعتی محسوب میشوند.
رله اضافه بار زیمنس چیست؟
رله اضافه بار زیمنس تجهیزی حفاظتی است که معمولاً در کنار کنتاکتور نصب میشود و وظیفه آن محافظت از موتور در برابر افزایش جریان طولانیمدت است.
در یک مدار راهاندازی موتور، کنتاکتور وظیفه قطع و وصل جریان قدرت را بر عهده دارد، اما وظیفه حفاظت حرارتی موتور توسط رله اضافه بار انجام میشود.
هنگامی که موتور تحت فشار مکانیکی قرار میگیرد یا شرایط کاری آن تغییر میکند، جریان مصرفی افزایش پیدا میکند. رله اضافه بار این افزایش جریان را تشخیص داده و پس از گذشت زمان مشخص، مدار فرمان کنتاکتور را قطع میکند.
مهمترین وظایف رلههای اضافه بار زیمنس عبارتاند از:
- حفاظت موتور در برابر اضافه بار
- جلوگیری از افزایش بیش از حد دمای موتور
- تشخیص قطع یکی از فازها
- تشخیص عدم تعادل جریان بین فازها
- تشخیص خطای اتصال زمین در مدلهای پیشرفته
- افزایش عمر موتور و کاهش هزینههای تعمیرات
انواع رله اضافه بار زیمنس سری SIRIUS
زیمنس رلههای اضافه بار خود را در دو فناوری اصلی تولید میکند:
1. رله اضافه بار حرارتی (Thermal Overload Relay)
این مدلها بر اساس عملکرد بیمتال کار میکنند. عبور جریان بیش از حد باعث گرم شدن تیغههای حرارتی شده و پس از رسیدن به مقدار مشخص، مدار فرمان قطع میشود.
مهمترین نمونه این گروه:
رله اضافه بار زیمنس 3RU2
است.
2. رله اضافه بار الکترونیکی (Electronic Overload Relay)
در این مدلها اندازهگیری جریان توسط مدارهای الکترونیکی انجام میشود. این فناوری باعث افزایش دقت، کاهش مصرف انرژی و امکانات حفاظتی بیشتر میشود.
مدلهای اصلی این گروه:
- 3RB30
- 3RB31
- 3RB20
- 3RB21
هستند.

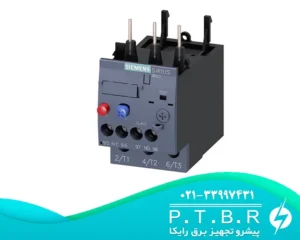

رله اضافه بار حرارتی زیمنس 3RU2
سری 3RU2 یکی از پرکاربردترین رلههای اضافه بار حرارتی زیمنس است که برای حفاظت عمومی موتورهای الکتریکی طراحی شده است.
این سری به دلیل قیمت مناسب، نصب آسان و عدم نیاز به منبع تغذیه کمکی، گزینه مناسبی برای بسیاری از کاربردهای صنعتی معمولی محسوب میشود.
ویژگیهای رله 3RU2:
- عملکرد حرارتی با مکانیزم بیمتال
- حفاظت در برابر اضافه بار
- حفاظت در برابر قطع فاز
- امکان حفاظت از بارهای تکفاز
- جبران تغییرات دمای محیط
- نصب مستقیم روی کنتاکتورهای سری SIRIUS
- دارای کنتاکت کمکی 1NO + 1NC
- عدم نیاز به تغذیه کنترلی
محدوده جریان سری 3RU2:
| مدل | محدوده جریان |
|---|---|
| 3RU211 | 0.11 تا 16 آمپر |
| 3RU212 | 1.8 تا 40 آمپر |
| 3RU213 | 11 تا 80 آمپر |
| 3RU214 | 28 تا 100 آمپر |
این سری برای موتورهای کوچک و متوسط مانند پمپها، فنها، کمپرسورها و ماشینآلات عمومی کاربرد دارد.

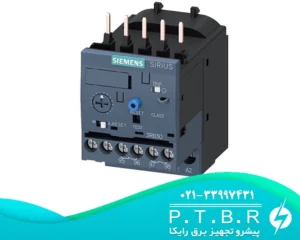

رله اضافه بار الکترونیکی زیمنس 3RB30
سری 3RB30 نسل الکترونیکی رلههای اضافه بار زیمنس است که نسبت به مدلهای حرارتی دقت بیشتری در اندازهگیری جریان دارد.
در این سری، جریان موتور به صورت الکترونیکی پایش شده و حفاظت دقیقتری ارائه میشود.
ویژگیهای 3RB30:
- حفاظت الکترونیکی اضافه بار
- تشخیص قطع فاز
- تشخیص عدم تقارن جریان
- مصرف انرژی بسیار پایین
- پایداری بالا در شرایط صنعتی
- عدم تأثیرپذیری زیاد از دمای محیط
- تنظیم دقیق جریان موتور
محدوده جریان:
| مدل | محدوده جریان |
|---|---|
| 3RB301 | 0.1 تا 16 آمپر |
| 3RB302 | 0.1 تا 40 آمپر |
| 3RB303 | 12.5 تا 80 آمپر |
| 3RB304 | 32 تا 115 آمپر |
رله اضافه بار الکترونیکی زیمنس 3RB31
سری 3RB31 نسخه پیشرفتهتر 3RB30 است و برای کاربردهایی طراحی شده که نیاز به سطح حفاظت بالاتری دارند.
این مدل علاوه بر حفاظتهای معمول، قابلیت تشخیص خطای زمین و تنظیم کلاس تریپ را نیز دارد.
امکانات 3RB31:
- حفاظت اضافه بار
- حفاظت قطع فاز
- حفاظت عدم تقارن فاز
- تشخیص خطای اتصال زمین
- تنظیم کلاس تریپ
- تست عملکرد الکترونیکی
- ریست از راه دور با تغذیه 24V DC
- مناسب موتورهای با راهاندازی سخت
این سری در صنایع حساس، خطوط تولید و ماشینآلاتی که توقف آنها هزینه زیادی دارد استفاده میشود.

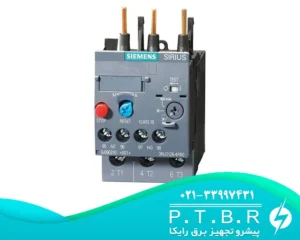

رله اضافه بار زیمنس 3RB20
سری 3RB20 برای موتورهای با جریان بالا طراحی شده است و در سایزهای بزرگ کنتاکتورهای SIRIUS مورد استفاده قرار میگیرد.
مشخصات:
| ویژگی | مقدار |
|---|---|
| نوع عملکرد | الکترونیکی |
| سایز | S6 تا S12 |
| محدوده جریان | 50 تا 630 آمپر |
| حفاظت اضافه بار | دارد |
| حفاظت قطع فاز | دارد |
| حفاظت عدم تقارن فاز | دارد |
مدلهای اصلی:
| مدل | محدوده جریان |
|---|---|
| 3RB205 | 50 تا 200 آمپر |
| 3RB206 | 55 تا 630 آمپر |
| 3RB201 + 3UF18 | 630 تا 820 آمپر |
رله اضافه بار زیمنس 3RB21
سری 3RB21 کاملترین مدل خانواده رلههای اضافه بار زیمنس محسوب میشود.
این سری علاوه بر امکانات 3RB20، قابلیتهای حفاظتی بیشتری مانند تشخیص خطای زمین و تنظیم کلاس تریپ را ارائه میدهد.
قابلیتها:
- حفاظت پیشرفته موتور
- تشخیص خطای زمین
- کلاس تریپ قابل تنظیم
- ریست از راه دور
- تست الکترونیکی
- مناسب موتورهای توان بالا
محدوده جریان:
| مدل | محدوده جریان |
|---|---|
| 3RB215 | 50 تا 200 آمپر |
| 3RB216 | 55 تا 630 آمپر |
| 3RB211 + 3UF18 | 630 تا 820 آمپر |
مقایسه رلههای اضافه بار زیمنس
| ویژگی | 3RU2 | 3RB30 | 3RB31 | 3RB20 | 3RB21 |
|---|---|---|---|---|---|
| نوع عملکرد | حرارتی | الکترونیکی | الکترونیکی | الکترونیکی | الکترونیکی |
| اضافه بار | ✓ | ✓ | ✓ | ✓ | ✓ |
| قطع فاز | ✓ | ✓ | ✓ | ✓ | ✓ |
| عدم تقارن فاز | ✕ | ✓ | ✓ | ✓ | ✓ |
| خطای زمین | ✕ | ✕ | ✓ | ✕ | ✓ |
| کلاس قابل تنظیم | ✕ | ✕ | ✓ | ✕ | ✓ |
| ریست از راه دور | محدود | محدود | ✓ | محدود | ✓ |
راهنمای انتخاب رله اضافه بار زیمنس مناسب
برای انتخاب صحیح رله باید چند پارامتر بررسی شود:
جریان موتور
اولین و مهمترین عامل، جریان نامی درجشده روی پلاک موتور است. محدوده تنظیم رله باید جریان موتور را پوشش دهد.
توان موتور
برای موتورهای کوچک معمولاً سری 3RU2 و 3RB30 مناسب هستند، اما موتورهای بزرگ صنعتی به سریهای 3RB20 و 3RB21 نیاز دارند.
نوع کاربرد
- کاربردهای عمومی → 3RU2
- حفاظت دقیقتر → 3RB30
- سیستمهای حساس → 3RB31
- موتورهای بزرگ → 3RB20 و 3RB21
کلاس تریپ
برای موتورهایی با زمان راهاندازی طولانی، استفاده از مدلهایی با کلاس تریپ قابل تنظیم مانند 3RB31 و 3RB21 توصیه میشود.
مزایای استفاده از رله اضافه بار زیمنس
رلههای SIRIUS زیمنس دارای مزایای زیر هستند:
- کیفیت ساخت بالا
- هماهنگی کامل با کنتاکتورهای زیمنس
- کاهش فضای مورد نیاز در تابلو
- نصب آسان
- حفاظت دقیق موتور
- کاهش هزینه تعمیرات
- طول عمر بالا
- مصرف انرژی کمتر در مدلهای الکترونیکی
- عملکرد پایدار در شرایط صنعتی
جمعبندی
رله اضافه بار زیمنس یکی از مهمترین تجهیزات حفاظتی برای موتورهای الکتریکی است که با فناوری حرارتی و الکترونیکی عرضه میشود. سری 3RU2 برای کاربردهای ساده و اقتصادی، سریهای 3RB30 و 3RB31 برای حفاظت دقیقتر موتورهای کوچک و متوسط، و سریهای 3RB20 و 3RB21 برای موتورهای بزرگ صنعتی طراحی شدهاند.
انتخاب درست رله اضافه بار بر اساس جریان موتور، نوع کنتاکتور، شرایط کاری و سطح حفاظت مورد نیاز، باعث افزایش ایمنی سیستم، کاهش خرابی تجهیزات و افزایش طول عمر موتور خواهد شد.
